| 閥體材質 | WCB、304不銹鋼、316不銹鋼、鉻鉬鋼、雙相不銹鋼 |
|---|---|
| 公稱通徑 | DN15-350mm |
| 壓力范圍 | 1.6、4.0、6.4Mpa |
| 閥蓋形式 | 標準型(-40~250℃)、低溫型(196~0℃)、高溫型(0~560℃)、波紋管型(-100~400℃) |
| 適用介質 | 水、蒸汽、石油、天然氣等 |
| 執行機構 | 普通型、防爆型（ExdII BT4、CT6）、智能型(帶現場操作) |
| 行業應用 | 應用于 醫療器械、太陽能、清洗設備、食品機械、燃燒器、焊接切割、消防安全、生物制藥、機械制造等行業等 |

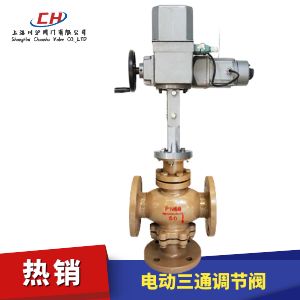

ZAZQ、ZAZX型電動三通調節閥，是DKZ型電動單元組合儀表中的執行單元，它是生產過程自動調節系統中的重要環節之一，它以AC220V電源電壓為動作力，接受統一標準信號0~10mA DC或4~20mA DC，將此轉為與輸入信號相對應的上下位移，自動地操縱閥門，改變閥門的開度位移，從而達到對工藝管路流體介質如壓力、流量、溫度、液位等參數的自動調節控制。適合于把一種流體通過三通閥分成二路流出或把兩種流體經三通閥合并成一種流體的工況。當公稱通徑DN≤80mm和壓差較小的場合時，分流閥可以采用同口徑合流閥代替。
| 公稱通徑mm | 合流 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
| 分流 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | ||||||
| 額定流量系數Kv | 合流 | 8.5 | 13 | 21 | 34 | 52 | 85 | 135 | 210 | 340 | 535 | 800 | 1260 |
| 分流 | 85 | 135 | 210 | 340 | 535 | 800 | 1260 | ||||||
| 公稱壓力?MPa | 1.6?4.0?6.0 | ||||||||||||
| 流量特性 | 直線 | ||||||||||||
| 執 行 機 構 |
Ⅱ型 | DKZ-310 | DKZ-310 | DKZ-410 | DKZ-510 | DKZ-510 | |||||||
| Ⅲ型 | DKZ-510C | DKZ-310C | DKZ-410C | DKZ-510C | DKZ-510C | ||||||||
| 出軸推力（N） | 4000 | 4000 | 6400 | 16000 | 16000 | ||||||||
| 行程mm | 16 | 25 | 40 | 60 | 100 | ||||||||
| 上閥蓋型式 | 1.6 | 1.0 | 2.5 | 1.6 | 1.5 | 1.0 | 0.65 | 0.4 | 0.3 | 0.16 | 0.26 | 0.18 | |
| 允許壓差（MPa） | 普通式（常溫型），熱片式（中溫型） | ||||||||||||
| 介質溫度℃ | -40～230℃（常溫型），散熱片式230～450℃（中溫型），特殊訂貨-100～600℃ | ||||||||||||
| 可調比 | 30:1 | ||||||||||||
| 法蘭標準 | 鑄鐵按JB78-59，鑄鋼按JB79-59 | ||||||||||||
| 輸入阻抗 | Ⅱ型：200 Ⅲ型：250 | ||||||||||||
| 出廠狀態 | 電開（對上閥座而言），如需電關，訂貨時應注明 | ||||||||||||
| 項目 | 指標值 | |
| 基本誤差％ | ≤±3.5 |
|
| 回差％ | ≤2.5 | |
| 死區％ | ≤3.0 | |
| 始終點偏差％ | 電開、電關 | ±2.5 |
| ±2.5 | ||
| 允許泄量L/H | 符合JB/T7387-94Ⅲ級小于閥的額定容量×10-3 | |
| 公稱 通徑 DN |
A | L | H | H1 | |||||||||||
| 分流 | 合流 | PN1.6 | PN4.0 | PN6.4 | 分流 | 合流 | PN1.6 | PN4.0 | PN6.4 | PN1.6 | PN4.0 | PN6.4 | |||
| 普通型 | 熱片型 | 普通型 | 熱片型 | ||||||||||||
| 25 | 520 | 490 | 185 | 190 | 200 | 715 | 865 | 140 | 150 | 160 | |||||
| 32 | 520 | 490 | 200 | 210 | 210 | 721 | 871 | 150 | 160 | 170 | |||||
| 40 | 520 | 490 | 220 | 230 | 235 | 733 | 883 | 160 | 170 | 180 | |||||
| 50 | 520 | 490 | 250 | 255 | 265 | 748 | 898 | 180 | 190 | 200 | |||||
| 65 | 520 | 520 | 275 | 285 | 295 | 839 | 999 | 200 | 220 | 220 | |||||
| 80 | 520 | 520 | 305 | 310 | 320 | 872 | 1032 | 842 | 1002 | 225 | 250 | 265 | 210 | 230 | 240 |
| 100 | 520 | 520 | 350 | 355 | 370 | 896 | 1056 | 846 | 1006 | 245 | 275 | 285 | 220 | 250 | 260 |
| 125 | 520 | 520 | 410 | 425 | 440 | 947 | 1162 | 897 | 1112 | 284 | 320 | 325 | 260 | 300 | 300 |
| 150 | 520 | 520 | 450 | 460 | 475 | 947 | 1162 | 897 | 1112 | 305 | 340 | 340 | 280 | 320 | 320 |
| 200 | 520 | 520 | 550 | 560 | 570 | 965 | 1180 | 905 | 1120 | 350 | 400 | 410 | 320 | 380 | 380 |
| 250 | 520 | 520 | 670 | 740 | 750 | ||||||||||
| 300 | 520 | 520 | 770 | 805 | 820 | ||||||||||
