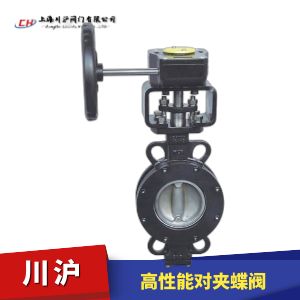

高性能對夾蝶閥是在吸收幾種不同結構蝶閥優點的基礎上設計而成的一種新型蝶閥。這種蝶閥的閥板密封面為----球弧面體，密封機構通過系統壓力達到一種真正的動態密封，因此有可靠的密封性能和耐久性能。其體積小，重量輕，制造范圍廣，易于維修保養。由于雙偏心蝶板的設計，配以單片撓性唇式密封座，適用于要求可靠密封和良好調節特性場合的閥門。可作快速切斷或調節流量之用。
執行機構選型
高性能對夾蝶閥通過支架和聯軸器和電動執行機構和氣動執行機構連接組成電動蝶閥（開關型和調節型控制信號4-20mA）和氣動蝶閥（開關型和調節型控制信號4-20mA）
| 公稱通徑 | 50~700mm | 2"-28" |
|---|---|---|
| 公稱壓力 | 0.6 MPa～4.0MPa | 150 Lb~300Lb |
| 壓力溫度等級 | GB/T12224 | ASME B16.34 |
| 設計制造 | GB/T12238 | API609 |
| 結構長度 | GB/T12221 | ASME B16.10 |
| 連接形式 | 法蘭，對夾，焊接 | 法蘭，對夾，凸耳 |
| 檢驗試驗 | GB/T13927 ????????????????????????? | ?API609 |
| 驅動方式 | 手動、氣動、電動、液動及電液聯動等 | |
1、單一的PTFE彈性閥座密封結構，通過系統壓力達到動態密封，經久耐用；
2、不必使用附加的密封圈或金屬部件即能保持可靠密封；
3、可操持雙向的無泄漏密封；
4、唇緣式密封設計補償了使用時溫度和壓力的變化；
5、雙偏心結構 在開啟和關閉過程中閥座與蝶板無任何接觸消除了開啟頻繁閥座上、下兩端的磨損減小了操作扭矩、降低了對操作機械的要求。
6、軸的防飛軸的頂部有防飛臺階，在軸發生意外時防止軸的上部移竄出閥蓋。
7、維修方便只要取下壓板就可更換閥座，不必拆卸碟板和軸。
8、斷流和控制兼?zhèn)渚哂袃?yōu)良的控制特性；流量特性曲線等比變化；調節范圍廣；即使用于控制仍能緊密密封；
| 閥門通徑 | 1MPa | 1.6MPa | 150LB | 2.5MPa | 4.0MPa | 300LB | Cv |
|---|---|---|---|---|---|---|---|
| 英寸 | 扭矩(N.m) | 扭矩(N.m) | 扭矩(N.m) | 扭矩(N.m) | 扭矩(N.m) | 扭矩(N.m) | 流量系數 |
| 2 | 25 | 33 | 36 | 45 | 67 | 91 | 55 |
| 2-1/2 | 28 | 38 | 40 | 49 | 75 | 98 | 78 |
| 3 | 30 | 41 | 44 | 52 | 78 | 100 | 165 |
| 4 | 44 | 56 | 62 | 72 | 108 | 145 | 400 |
| 5 | 88 | 127 | 140 | 170 | 272 | 375 ????? | ?650 |
| 6 | 110 | 150 | 162 | 223 | 338 | 440 | 1050 |
| 8 | 204 | 264 | 285 | 420 | 632 | 778 | 2200 |
| 10 | 380 | 508 | 552 | 745 | 1115 | 1470 | 3300 |
| 12 | 555 ?????? | 799 | 880 | 1125 | 1690 | 2203 | 5100 |
| 14 | 853 | 1152 | 1287 | 1816 | 2680 | 3232 | 5800 |
| 16 | 1233 | 1830 | 2030 | 2915 | 4260 | 5580 | 8000 |
| 18 | 1895 | 2712 | 2980 | 3660 | 5300 | 6610 | 10500 |
| 20 | 2440 ??? | ??3349 | 3505 ????? | 4976 | 7240 | 8960 | 14000 |
| 24 | 3930 | 5437 | 5718 | 7729 | 11260 | 13955 | 21600 |
| 規格 | 結構長度L | 連接平臺 | 軸 | 1.6MPa | 2.5MPa | 150LB | 高度 | |||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| DN | NPS | L | L1 | F | K | n-φm | h | D | D1 | D2 | Z-φd | D | D1 | D2 | Z-d | D | D1 | D2 | Z-4d | H | H1 | |
| 50 | 2 | 108 | 43 | F05 | 50 | 4-φ8 | 11*11 | 12 | 165 | 125 | 102 | 4-18 | 165 | 1251 | 102 | 4-18 | 150 | 120.7 | 92 | 4-19 | 130 | 86 |
| 65 | 2-1/2 | 112 | 46 | F05 | 50 | 4-φ8 | 11*11 | 12 | 185 | 145 | 122 | 4/8-18 | 185 | 145 | 122 | 8-18 | 180 | 139.7 | 105 | 4-19 | 145 | 97 |
| 80 | 3 | 114 | 48 | F07 | 70 | 4-φ10 | 14*14 | 16 | 200 | 160 | 138 | 8-18 | 200 | 160 | 138 | 8-18 | 190 | 152.4 | 127 | 4-19 | 167 | 108 |
| 1001 | 4 | 127 | 53 | F07 | 70 | 4-φ10 | 14*14 | 16 | 220 | 180 | 158 | 8-18 | 235 | 1901 | 162 | 8-22 | 230 | 190.5 | 157 | 8-19 | 195 | 128 |
| 125 | 5 | 140 | 58 | F10 | 102 | 4-φ12 | 17*17 | 19 | 250 | 210 | 1881 | 8-18 | 270 | 220 | 188 | 8-26 | 255 | 215.9 | 186 | 8-22 | 240 | 145 |
| 150 | 6 | 140 | 58 | F10 | 102 | 4-φ12 | 19*19 | 21 | 285 | 240 | 212 | 8-22 | 300 | 250 | 218 | 8-26 | 280 | 241.3 | 216 | 8-22 | 260 | 168 |
| 200 | 8 | 152 | 67/71 | F12 | 125 | 4-φ14 | 22*22 | 24 | 340 | 295 | 268 | 12-22 | 360 | 310 | 278 | 12-26 | 345 | 298.5 | 270 | 8-22 | 290 | 190 |
| 250 | 10 | 165 | 74 | F12 | 125 | 4-φ14 | 27*27 | 29 | 405 | 355 | 320 | 12-26 | 425 | 370 | 335 | 12-30 | 405 | 362 | 324 | 12-26 | 310 | 235 |
| 300 | 12 | 178 | 83 | F14 | 140 | 4-φ18 | 27*27 | 29 | 460 | 410 | 378 | 12-26 | 485 | 430 | 395 | 16-30 | 485 | 431.8 | 381 | 12-26 | 380 | 266 |
| 350 | 14 | 190 | 92 | F14 | 140 | 4-φ18 | 36+36 | 38 | 520 | 470 | 438 | 16-26 | 555 | 490 | 450 | 16-33 | 535 | 476.3 | 413 | 12-29 | 435 | 300 |
| 400 | 16 | 216 | 1021 | F14 | 140 | 4-φ18 | 36*36 | 38 | 580 | 525 | 490 | 16-30 | 620 | 550 | 505 | 16-36 | 595 | 539.8 | 470 | 16-29 | 460 | 330 |
| 450 | 18 | 222 | 114 | F16 | 165 | 4-φ22 | 36*36 | 38 | 640 | 585 | 550 | 20-30 | 670 | 600 | 555 | 20-36 | 635 | 577.9 | 533 | 16-32 | 485 | 365 |
| 500 | 20 | 229 | 127 | F16 | 165 | 4-φ22 | φ55 | 60 | 715 | 650 | 610 | 20-33 | 7301 | 660 | 615 | 20-36 | 700 | 635 | 584 | 20-32 | 520 | 385 |
| 600 | 24 | 267 | 154 | F20 | 200 | 8-φ18 | φ62 | 80 | 840 | 770 | 725 | 20-36 | 845 | 770 | 720 | 20-39 | 815 | 749.3 | 692 | 12-26 | 610 | 455 |
| 700 | 28 | 292 | 165 | F25 | 254 | 8-φ18 | $72? | 90 | 910 | 840 | 795 | 24-36 | 960 | 875 | 820 | 24-42 | 925 | 863.6 | 800 | 12-29 | 675 | 505 |
