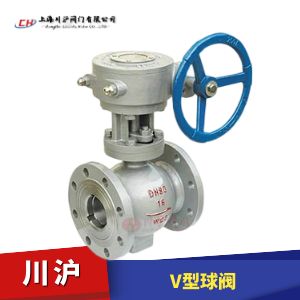

閥體材質	WCB碳鋼、304不銹鋼、316不銹鋼
公稱通徑	DN25~500mm
公稱壓力	PN1.6MPa、2.5MPa、4.0MPa、6.4MPa、Class150、300
密封形式	聚四氟乙烯PTFE密封(-40~150℃)、對位聚苯PPL密封(-40~300℃)、合金鋼H密封(-40~425℃)、硬質合金Y密封(-40~425℃)
適用介質	水、蒸汽、油品、硝酸、醋酸、氧化性介質、尿素等多種介質
驅動形式	手柄、蝸輪、電動、氣動、液動等
行業應用	應用于醫療器械、太陽能、清洗設備、食品機械、燃燒器、焊接切割、消防安全、生物制藥、機械制造等行業等

V型球閥型號：VQ40F/VQ40H/VQ40PPL/VQ40Y

V型球閥采用圓柱型彈簧預載的帶補償性可動金屬閥座結構，密封性能可靠。球芯與閥座不會產生卡阻或脫離，使用壽命長。球芯上的V形切口與金屬閥座之間具有剪切作用，特別適用于控制高粘度，含纖維、固體顆粒及漿料等介質。結構制造紙工業的紙漿顯得尤為優越。

執行機構選型
V型球閥通過支架和聯軸器和電動執行機構和氣動執行機構連接，組成，電動V型球閥（開關型和調節型控制信號4-20mA）和氣動V型球閥（開關型和調節型控制信號4-20mA）

V型球閥零部件參數

零件名稱	材質
閥體、閥蓋	WCB	CF 8
密封圈	2Cr13+氮化	304+氮化
球體	2Cr13+硬格	304+硬格
閥座、閥桿	2Cr13	304
墊片	柔性石墨+不銹鋼	柔性石墨+不銹鋼
雙頭螺柱	35CrMoA	1Cr18Ni9Ti

V型球閥性能規范

公稱壓力	試驗壓力（MPa)		適用介質	適用溫度
	殼體試驗	密封試驗
1.6	2.4	1.76	水、油、氣及高粘度，含纖維、固體顆粒等介質	-28℃～≤550℃
2.5	3.75	2.75
4.0	6.0	4.4
應用規范	連接法蘭	JB79-59????GB9113????HG20592-97????ANSI B16.5
	檢驗試驗	JB/T9092-99???????????????API 598

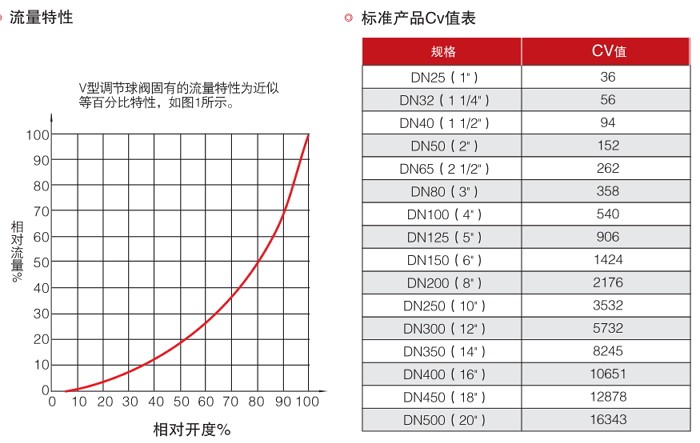

V型球閥流量特性和額定CV值

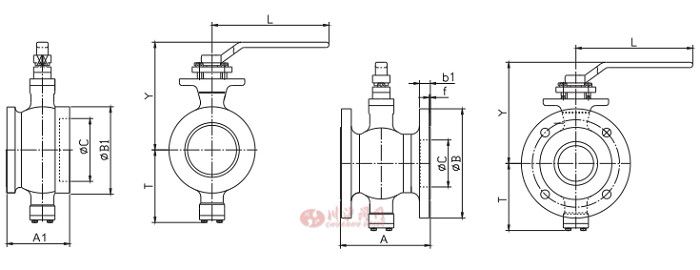

手柄式V型球閥結構圖

手柄式V型球閥安裝尺寸

DN	A1	A	B1	B	C	b1	f	T	Y	L
25	60	102	68	115	38	16	2	81	73	150
32	60	102	76	140	45	18	2	86	78	180
40	60	114	84	150	50	18	2	90	80	215
60	75	124	100	165	62	20	2	93	90	230
65	100	145	118	185	77	20	2	108	105	270
80	100	165	132	200	90	20	2	123	118	290
100	115	194	158	220	115	22	2	138	130	330
125	129	194	184	250	134	22	2	148	145	330

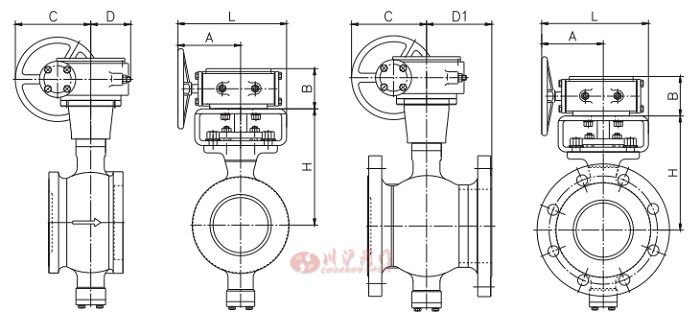

蝸輪式V型球閥結構圖

蝸輪式V型球閥安裝尺寸

DN	A	L	B	H	C	D	D1
25	145	200	70	133	170	60	60
32	145	200	70	138	170	60	60
40	145	200	70	140	170	60	60
50	145	200	70	150	170	60	64
65	145	200	70	165	170	60	75
80	145	200	70	178	170	60	90
100	145	200	70	190	170	60	100
125	170	235	74	205	190	75	97
150	170	235	74	235	190	75	120
200	190	265	90	265	220	83	125
250	215	325	100	317	270	106	150
300	215	325	100	362	270		150
350	260	370	125	437	300		180
400	260	370	125	492	300		180
450	260	370	125	570	300		230
500	270	415	130	640	340		280

由于產品改進技術創新參數可能有一定變化，公司不另行通知，請聯系我司和索要V型球閥產品詳細樣本。

球閥
內螺紋球閥（材質不銹鋼、內螺紋連接、高平臺球閥、帶手柄）

球閥
超薄球閥（材質不銹鋼、法蘭連接、超薄式球閥、帶手柄）

球閥
法蘭球閥（材質不銹鋼、法蘭連接、國標尺寸、帶手柄）

球閥
高壓球閥（材質A105、鍛造、二段式球閥、帶手柄）

球閥
三通保溫球閥（材質不銹鋼、法蘭連接、保溫型、帶手柄）

球閥
V型球閥（材質碳鋼、法蘭連接、耐磨型、帶安裝支架）

球閥
三片式焊接球閥（材質不銹鋼、三片式、對焊連接、帶手柄）

球閥
三片式法蘭球閥（材質不銹鋼、法蘭連接、三片式、帶手柄）

球閥說明書	下載
球閥說明書-上海川滬閥門有限公司	點擊下載

V型球閥訂貨流程

客戶來電咨詢：021-5186 3046
客戶采購清單傳真至：021-5186 3049
收到客戶采購清單，為客戶提供閥門型號選型與報價單

V型球閥訂貨須知

公稱通徑
公稱壓力
連接方式
執行機構有無特殊要求（可以根據客戶要求配置）
工藝介質及狀態
閥前壓力、閥后壓力
大、正常、小流量
使用溫度
有無特殊要求
